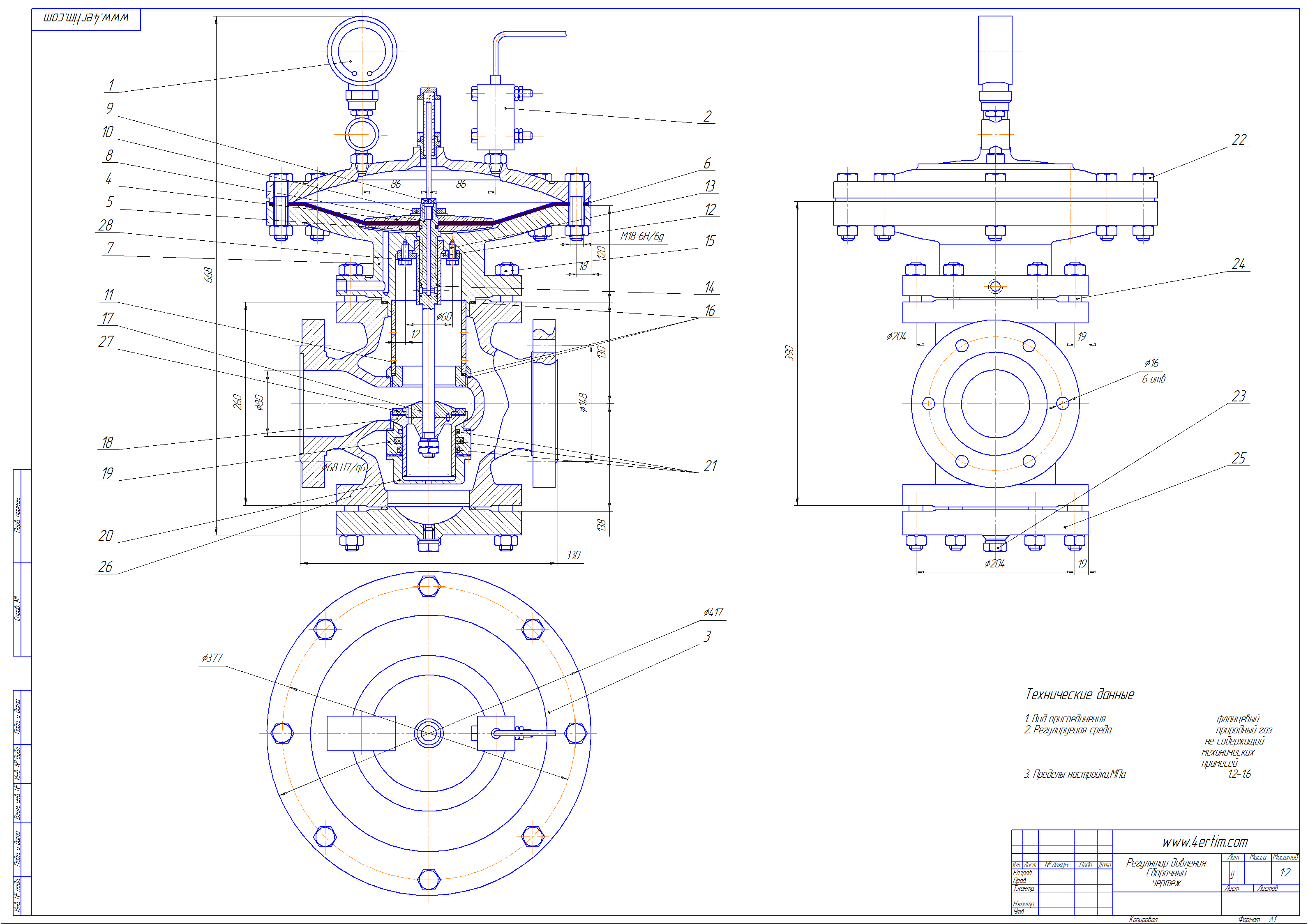

Регулятор давления

Скачать чертеж
Домашняя страница автора:
Описание:
Регулятор давления Технические данные 1. Вид присоединения фланцевый 2. Регулируеиая среда природный газ не содержащий механических примесей 3. Пределы настройки, МПа 1.2-1.6

Комментарии

Регулятор давления — разновидность регулирующей арматуры, автоматически действующее автономное устройство, служащее для поддержания постоянного давления газа в трубопроводе. При регулировании давления происходит снижение начального высокого давления на конечное низкое. Это достигается автоматическим изменением степени открытия дросселирующего органа регулятора, вследствие чего автоматически изменяется гидравлическое сопротивление проходящему потоку газа.

Автоматический регулятор давления состоит из исполнительного механизма и регулирующего органа. Основной частью исполнительного механизма является чувствительный элемент, который сравнивает сигналы задатчика и текущего значения регулируемого давления. Исполнительный механизм преобразует командный сигнал в регулирующее воздействие и в соответствующее перемещение подвижной части регулирующего органа за счет энергии рабочей среды (это может быть энергия газа, проходящего через регулятор, либо энергия среды от внешнего источника — электрическая, сжатого воздуха, гидравлическая).Если перестановочное усилие, развиваемое чувствительным элементом регулятора, достаточно большое, то он сам осуществляет функции управления регулирующим органом. Такие регуляторы называются регуляторами прямого действия. Для достижения необходимой точности регулирования и увеличения перестановочного усилия между чувствительным элементом и регулирующим органом может устанавливаться усилитель — командный прибор (иногда называемый «пилотом»). Измеритель управляет усилителем, в котором за счет постороннего воздействия (энергии рабочей среды) создается усилие, передающееся на регулирующий орган.

Здравствуйте. А нет спецификации к чертежу?
